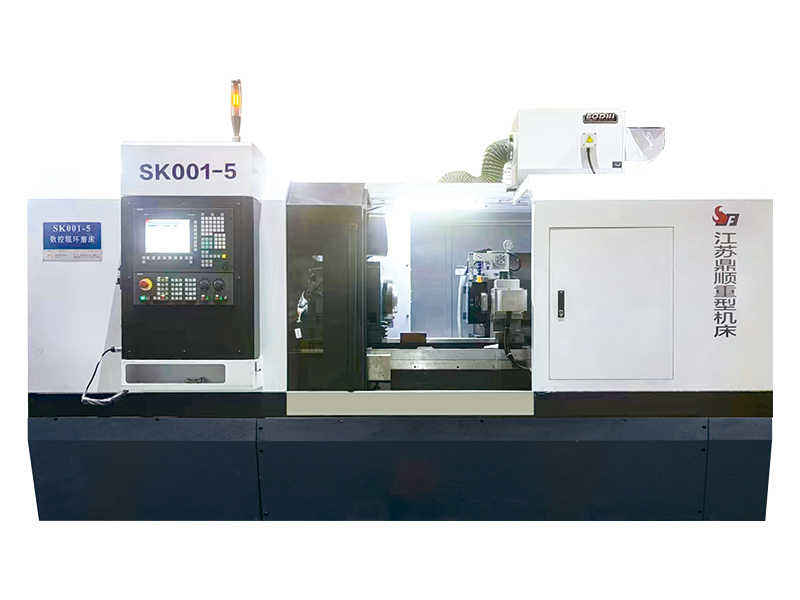

Accueil / Produit / Rectifieuse CNC / Rectifieuse d'anneaux à rouleaux CNC intelligente, haute rigidité, SK001-5
  • Paramètre
  • Descriptif
Portée des travaux
Diamètre de meulage (standard) Ф100~ Ф400 mm
Diamètre de meulage (conception spéciale de la poupée) Ф50~ Ф400 mm
Longueur de meulage maximale 400 mm
Hauteur du centre 250mm
Poids maximum de la pièce usinée 350 kg
Support de meule
Taille de la meule Diamètre extérieur maximum Ф250mm
Diamètre extérieur minimum Ф200mm
Épaisseur maximale 65mm
Vitesse de broche 1910 tr/min
Course maximale 300 mm
Diamètre de vis Φ63 × 10
Vitesse de déplacement rapide 3 m/min
Établi
Course maximale 440m
Diamètre de vis Φ63 × 10
Vitesse de déplacement rapide 3 m/min
Moteur principal du chevalement 5,5 kW
Vitesse de broche du chevalement 0~ 200 tr/min
Précision d'usinage des bagues à rouleaux
Déviation de cylindricité du cercle extérieur 0,005 mm
Tolérance du diamètre du cercle extérieur ±0,005mm
Tolérance du diamètre de rainure ±0,01mm
Tolérance de profondeur de rainure ±0,005mm
Rugosité de la surface de meulage Ra0,4 μm
Le coaxialement de la surface de meulage au trou de centrage

0,005 mm

Tolérance de position du centre de la rainure du rouleau à la face d'extrémité de la bague

0,01 mm

Précision de détection automatique

Direction axiale : 0 ~ 0,003 mm

Radiale : 0 ~ 0,005 mm

Profil de machine
Dimensions hors tout de la machine (L × L × H)
Poids de la machine Environ 8t
