La rectifieuse d'anneaux à rouleaux est utilisée pour le meulage grossier, le meulage semi-fin, le meulage fin et le meulage sans étincelles du cercle extérieur et de la rainure R-pass de l'anneau à rouleaux en carbure de tungstène utilisé dans la production de fil à grande vitesse. La machine adopte une conception à coque entièrement fermée, qui réduit efficacement le bruit de traitement, protège de manière plus sûre, empêche la diffusion d'eau et de gaz dans la zone de traitement et améliore l'environnement de traitement.

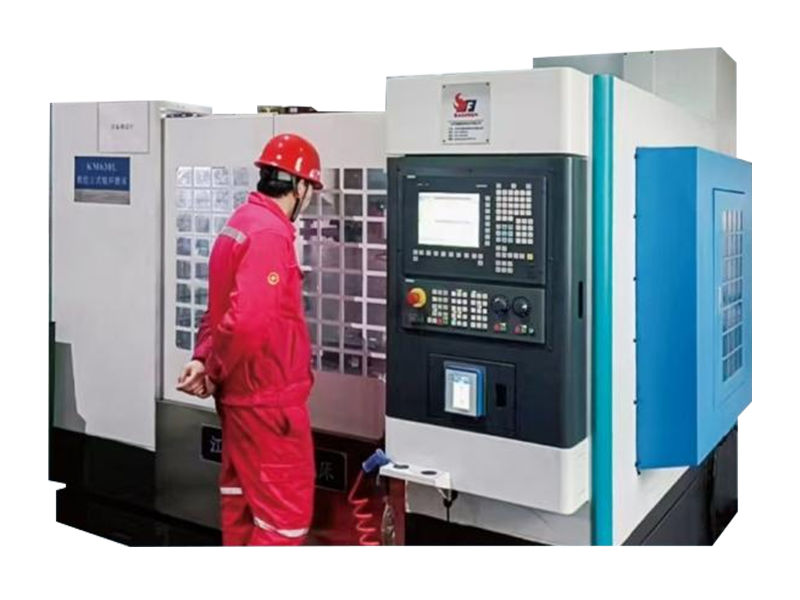

La rectifieuse spéciale d'anneaux à rouleaux CNC KM630L est une rectifieuse spéciale d'anneaux à rouleaux verticaux développée par notre société en combinaison avec la demande du marché pour les rectifieuses d'anneaux à rouleaux. L'efficacité du traitement de la rectifieuse représente 150 % de celle des rectifieuses existantes sur le marché. La disposition générale de la machine-outil est une structure principale verticale, utilisant le système CNC de liaison à trois axes SIEMENS 828D, conçue une poupée verticale spéciale pour pièce à usiner, installation d'un établi mobile horizontal à deux axes, le rail de guidage mobile de l'établi adopte un rail de guidage coulissant à haute rigidité, est directement entraîné par une vis à billes de précharge de servomoteur à courant alternatif pour atteindre, la pièce adopte une installation verticale, change le mode d'installation traditionnel de la pièce à usiner de la rectifieuse à anneaux à rouleaux horizontaux, réduit considérablement le poids de la pièce sur la précision de serrage de la pièce. diplôme;
Équipé d'un dispositif hydraulique spécial auto-centrant pour serrer la pièce, au lieu du dispositif liquide traditionnel, les pièces de chargement et de déchargement sont plus pratiques et fiables, la direction verticale du mouvement de la glissière de l'arbre de meulage et le mouvement de la pièce de l'entraînement sont les mêmes, sont directement entraînés par le servomoteur AC, afin d'améliorer la rigidité du système, la vis à billes résiste à une légère tension et les deux extrémités sont appuyées sur le roulement à rouleaux. La position du rail coulissant de l'arbre de meulage est équipée d'une règle de grille de longueur pour obtenir un contrôle en boucle fermée. Le roulement de broche de meule adopte des roulements de précision importés à haute rigidité, et la broche de meule est entraînée par un servomoteur AC via la courroie synchrone.
Conception de rectifieuse d'anneaux à rouleaux verticaux CNC KM630L, interface de bibliothèque d'outils BT50 de réserve, pour l'automatisation ultérieure, traitement sans pilote pour plus de commodité, système CNC après développement secondaire, avec système de programmation libre et flexible, spécialement développé pour les fabricants professionnels d'anneaux à rouleaux, logiciel avancé, rendant possible la programmation de meulage basée sur le dialogue d'interface homme-machine. Référez-vous simplement aux paramètres de l'anneau à rouleaux d'entrée de l'interface homme-machine que vous pouvez traiter.
