Tour intégré Roll-and-Toss CNC de précision robuste

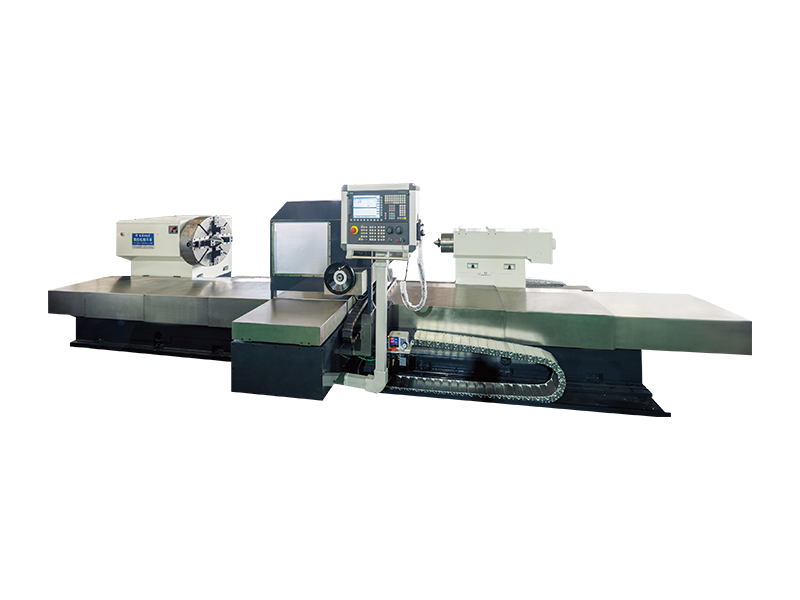

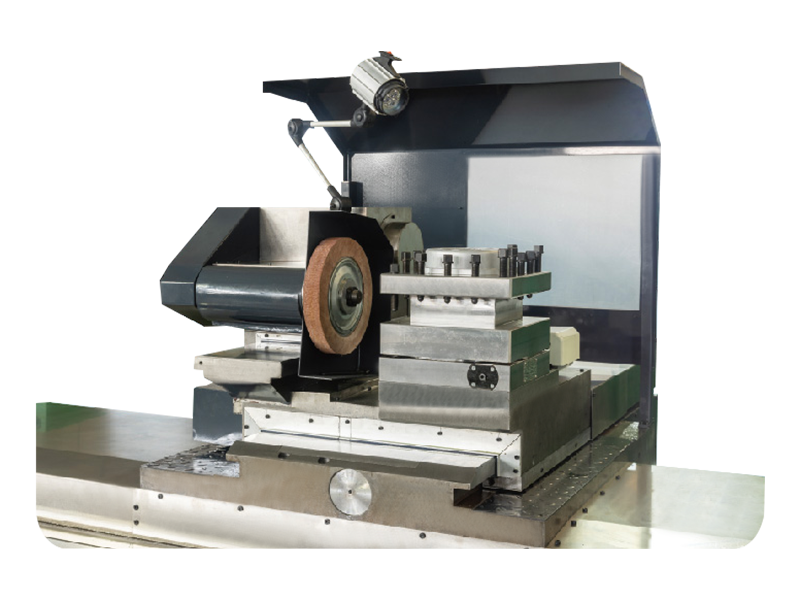

Cette machine-outil est un tour intégré CNC, principalement utilisé pour le tournage intensif et le polissage de surface après support hydraulique de la colonne dynamique, du cylindre moyen et du revêtement laser. Il est également utilisé pour la semi-finition et la finition de rouleaux de fonte, d'acier et de métaux non ferreux. La machine comprend deux arbres d'alimentation servo indépendants dans le sens transversal. Le dispositif de polissage est installé sur un côté de la plaque de traînée longitudinale et n'interfère pas avec le support de l'outil de traitement du chariot d'alimentation transversal. Il est utilisé respectivement pour le tournage et le polissage.

Les mouvements longitudinaux et transversaux (tournage et polissage) sont entraînés par des vis à billes de haute précision. Les rails de guidage pour les mouvements d'avance longitudinaux et transversaux du porte-outil et du dispositif de polissage sont constitués de rails de guidage rectangulaires à haute rigidité, combinés à un porte-outil électrique robuste à quatre stations et à une broche de polissage spéciale. Cette conception améliore la rigidité et la stabilité de la machine-outil lors de la coupe et du polissage.

Le roulement de l'arbre principal utilise un roulement à rouleaux cylindriques radiaux courts à double rangée avec une haute précision et un jeu réglable, offrant une forte rigidité, une rotation douce et une haute précision. La contre-pointe se compose d'un corps supérieur et d'un corps inférieur. Le haut du corps est équipé d'un mécanisme de réglage de la broche, du manchon et du centre de la broche. Le corps inférieur est doté d'un mécanisme de déplacement rapide pour la contre-pointe, avec un moteur et un réducteur entraînant son mouvement global. Une station de pompage haute pression est installée à l'arrière de la contre-pointe, qui est utilisée pour le verrouillage et le desserrage automatiques hydrauliques une fois la contre-pointe en position, avec protection de verrouillage.

Le manchon de la contre-pointe peut être déplacé par un entraînement motorisé et un réglage manuel. La contre-pointe est dotée d'un affichage de la force de serrage supérieure, permettant un réglage visuel du couple de serrage supérieur de la pièce en fonction des exigences. La conception structurelle à haute stabilité et à haute rigidité garantit la précision globale de l'usinage de la machine-outil. La paire de guides mobiles est traitée avec du plastique adhésif résistant à l'usure et dispose d'un système de lubrification centralisé qui met en œuvre une lubrification automatique quantitative à point fixe pour assurer la réponse dynamique de l'ensemble de la machine. Les rails d'alimentation longitudinaux et transversaux sont entièrement protégés par de l'acier inoxydable, ce qui permet de maintenir la précision du mouvement sur le long terme.
