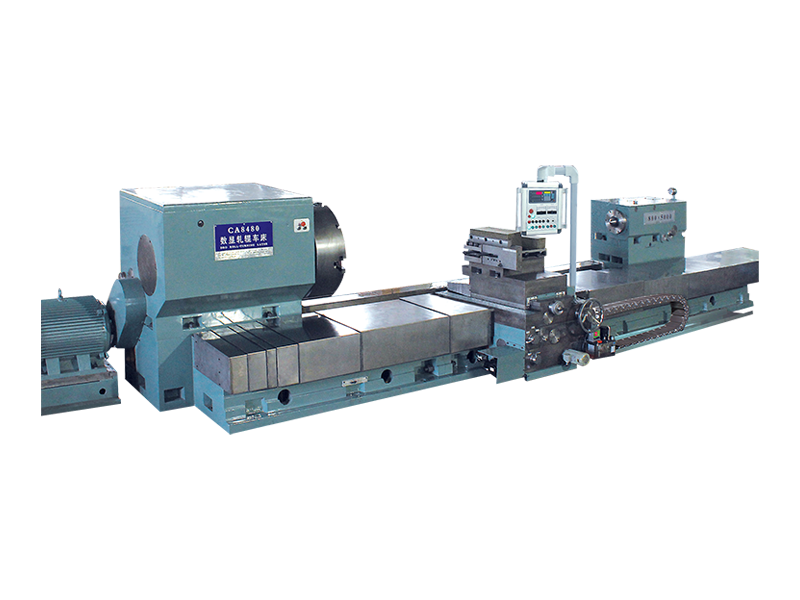

Tour à rouleaux à affichage numérique flexible haute performance CA8480

Le tour à rouleaux à affichage numérique CA8480 est principalement conçu pour l'usinage de semi-finition et de finition de rouleaux en fonte, en acier et en métaux non ferreux. Grâce à l'utilisation d'acier rapide, de carbure ou d'autres matériaux pour les outils de coupe, il est capable d'effectuer des opérations de tournage et de réparation sur le diamètre extérieur des rouleaux, les faces d'extrémité, ainsi que divers profils de trous complexes et surfaces courbes. De plus, il peut être utilisé pour traiter des composants d'arbre en fonte, en acier et en métaux non ferreux dans la même plage de taille et de poids que les rouleaux, offrant à la fois des capacités de semi-finition et de finition pour le diamètre extérieur, les faces d'extrémité et les surfaces courbes complexes.

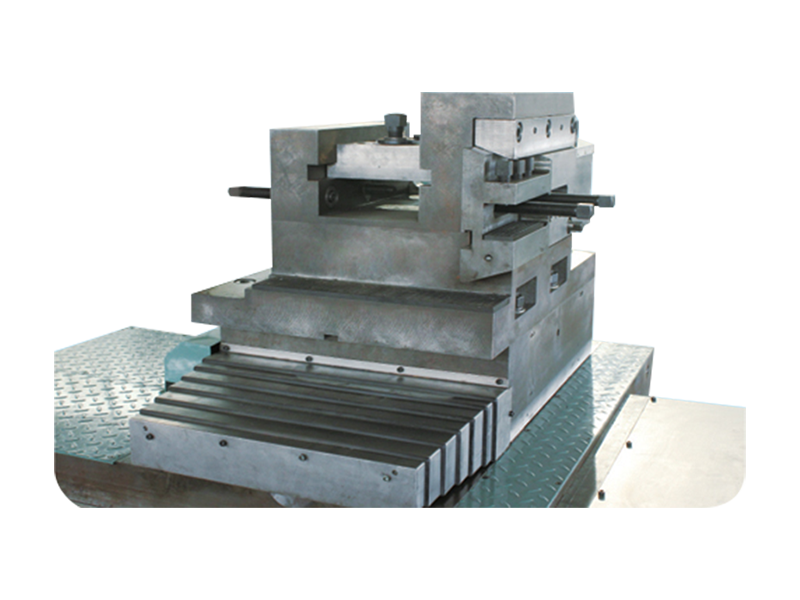

Le système de rails de guidage longitudinaux de la machine est conçu avec une structure intégrée à quatre rails. Le mouvement longitudinal est entraîné par un mécanisme à vis sans fin et à engrenages, tandis que le mouvement d'avance transversal du porte-outil utilise des rails de guidage rectangulaires à haute rigidité. La combinaison de la technologie italienne de porte-outils de type cadre et d'un porte-outil fixe améliore la rigidité et la stabilité de coupe de la machine. Cette conception robuste, en particulier le porte-outil à haute rigidité, est idéale pour usiner des pièces au-dessus du centre de la broche. Les roulements de broche sont dotés de roulements à rouleaux cylindriques à double rangée à jeu radial réglable de haute précision, offrant une rigidité de broche, une rotation douce et une haute précision.

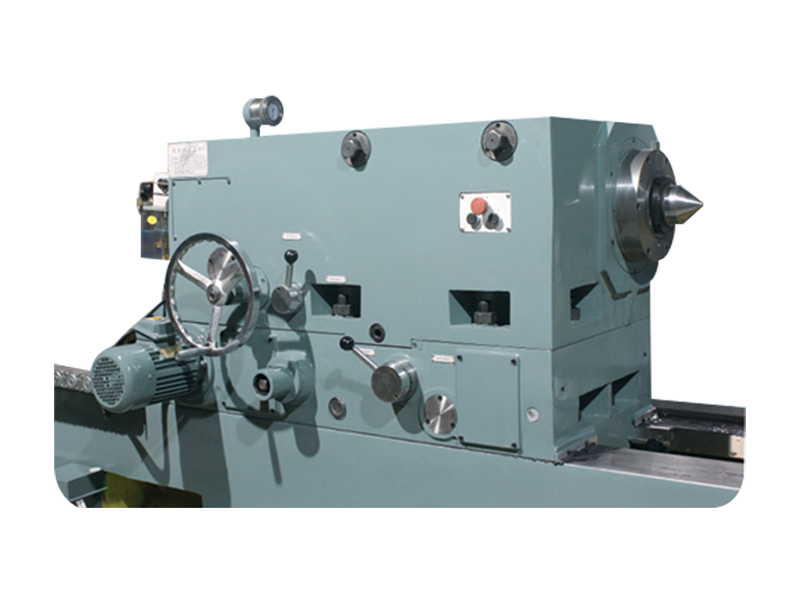

La conception structurelle de la machine met l’accent sur une stabilité et une rigidité élevées, garantissant une précision d’usinage complète et, par conséquent, une précision pour les pièces à usiner. La boîte de broche (poupée) est équipée d'un moteur à fréquence AC de 45 kW, utilisant un changement de vitesse automatique hydraulique. Les mouvements longitudinaux et transversaux de la machine utilisent une vitesse variable en continu, permettant aux utilisateurs de sélectionner des vitesses et des taux d'alimentation appropriés en fonction du matériau des rouleaux, garantissant ainsi une facilité d'utilisation.

Le mouvement longitudinal est facilité par un affichage numérique de la grille, éliminant le besoin d'alignement ou de marquage des rouleaux lors de la rotation des rouleaux. Un système de lubrification centralisé garantit que toutes les paires de guides mobiles reçoivent une lubrification précise et automatique à intervalles fixes, garantissant des caractéristiques de réponse dynamique et des performances de lubrification durables. Les mouvements longitudinaux et transversaux sont entièrement protégés par des boîtiers en acier inoxydable, garantissant le maintien à long terme de la précision des mouvements.

La machine est composée du banc, de la boîte de broche, de la contre-pointe, du porte-outil, du système hydraulique, de l'armoire de commande électrique PLC et de la crémaillère (chaîne de réservoir), offrant une solution très stable et efficace pour l'usinage des rouleaux et des arbres.
