Machine à encocher les rouleaux CNC, fraiseuse à plaques à motifs et meuleuse d'outils CNC : un guide technique complet

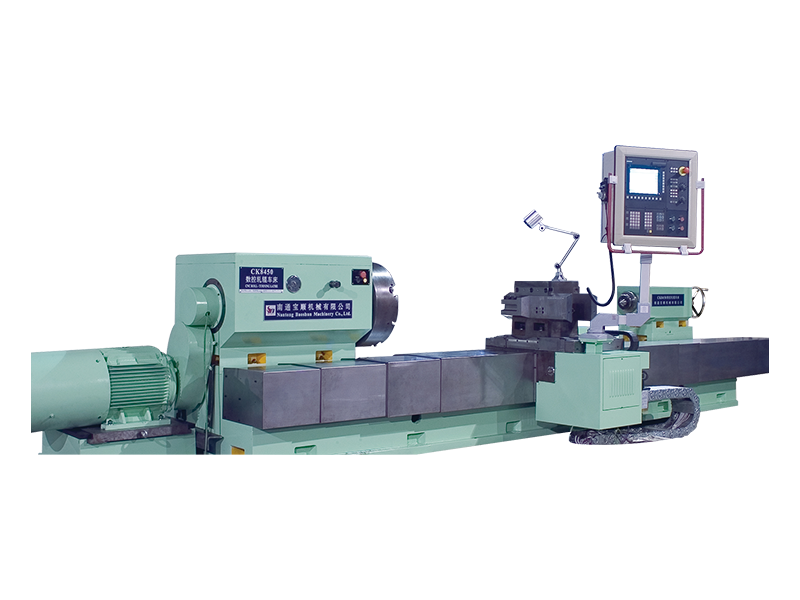

Comprendre les machines à grignoter les rouleaux CNC : découpe de précision pour la fabrication de tubes et de tuyaux

Les machines à encocher les rouleaux CNC sont des outils spécialement conçus pour découper des encoches précises aux extrémités des tubes ronds, des tubes carrés et des tuyaux afin qu'ils s'ajustent parfaitement les uns aux autres pendant le soudage ou l'assemblage. Contrairement aux encocheuses manuelles qui dépendent des compétences de l'opérateur, les systèmes contrôlés par CNC automatisent le calcul de l'angle, l'avance et la profondeur de coupe, produisant des encoches nettes et cohérentes sous pratiquement n'importe quel angle composé. Cette précision est essentielle dans des secteurs tels que la fabrication d'arceaux de sécurité, la construction de structures en acier, la construction de châssis automobiles et la fabrication de meubles, où un ajustement serré des joints affecte directement la qualité des soudures et l'intégrité structurelle.

Les machines à encocher les rouleaux CNC modernes utilisent une scie cloche rotative ou une fraise en bout entraînée par un système de servomoteur ou de moteur pas à pas, combiné à une interface de contrôle programmable. L'opérateur saisit le diamètre du tube, l'épaisseur de paroi et l'angle d'intersection souhaité, et la machine positionne automatiquement la pièce et exécute la coupe. Les modèles haut de gamme prennent en charge les angles composés, coupant simultanément un décalage latéral et rotatif, ce qui serait presque impossible à réaliser de manière répétée à la main. Certaines machines intègrent également un serrage automatique des tubes, une distribution de liquide de refroidissement et une détection de l'usure des outils par capteur pour réduire davantage le temps de cycle et les taux de rebut.

Spécifications techniques clés à évaluer

Lors de la sélection d'une machine à gruger les rouleaux CNC, plusieurs spécifications déterminent si l'équipement correspond à vos exigences de production :

• Capacité maximale de diamètre de tube (allant généralement de 25 mm à 120 mm)
• Plage d'angle d'entaillage (généralement de 0° à 60°, avec des machines à angle composé atteignant jusqu'à 90°)
• Vitesse et couple de broche, qui déterminent la compatibilité avec l'acier doux, l'acier inoxydable et l'aluminium
• Système de contrôle : qu'il fonctionne sur un panneau CNC propriétaire ou sur une plate-forme standard ouverte comme Fanuc ou Siemens
• Tolérance de répétabilité, souvent exprimée en ±0,05 mm ou mieux sur les machines haut de gamme

La gestion de l'épaisseur de paroi est particulièrement importante : une machine conçue pour les tubes à paroi mince (1 à 2 mm) aura des difficultés ou échouera sur des tuyaux structurels à paroi épaisse (6 à 10 mm), il faut donc toujours vérifier la gamme complète avant l'achat.

Fraiseuses de plaques à motifs : duplication précise dans une production en grand volume

Une fraiseuse à plaques-modèles, parfois appelée fraiseuse à gabarit ou fraiseuse à copier, reproduit la forme d'un gabarit principal sur une pièce avec une précision dimensionnelle élevée. La machine utilise un traceur ou un stylet qui suit le contour de la plaque-modèle tandis que la broche de coupe reproduit simultanément ce chemin sur la matière première. Cette méthode est particulièrement utile dans la fabrication de matrices, la fabrication de moules et la production de composants aérospatiaux, où des profils courbes complexes doivent être répliqués sur plusieurs pièces sans programmer chaque caractéristique individuelle dans un système CNC à partir de zéro.

Les fraiseuses de plaques à motifs traditionnelles sont mécaniques ou hydrauliques, utilisant une liaison de type pantographe entre le stylet et la fraise. Les variantes améliorées par CNC numérisent d'abord le modèle à l'aide d'un cycle de palpage, puis exécutent la passe de fraisage sous un asservissement complet, combinant la facilité de création de modèles physiques avec la répétabilité de l'usinage numérique. Cette approche hybride est particulièrement populaire dans les petits ateliers qui doivent exécuter des travaux ponctuels ou de courte durée sans passer des heures en programmation CAO/FAO.

Demandes courantes et compatibilité des matériaux

Le fraisage de plaques à motifs est utilisé dans un éventail étonnamment large d’industries. Le tableau ci-dessous résume les applications typiques et les matériaux couramment traités :

Choisir le bon matériau de plaque à motif

La plaque-modèle elle-même doit être plus dure et plus stable dimensionnellement que le matériau de la pièce à usiner pour survivre à des cycles de traçage répétés sans que l'usure ne déforme le profil. Pour les petites séries ou les pièces souples, un gabarit en aluminium trempé ou en résine phénolique suffit. Pour la production en grand volume ou le fraisage de métaux durs, la plaque modèle doit être fabriquée à partir d'acier à outils rectifié d'une dureté d'au moins 58 HRC. La finition de surface du gabarit est directement transférée à la pièce finie, de sorte que toute bavure, encoche ou écart dimensionnel dans le motif sera fidèlement reproduit sur chaque pièce.

Meuleuses d'outils CNC : restauration et fabrication d'outils de coupe de précision

Une rectifieuse d'outils CNC est une rectifieuse multi-axes spécialement conçue pour fabriquer et réaffûter des outils de coupe tels que des fraises en bout, des forets, des alésoirs, des tarauds et des outils de forme. Contrairement aux meuleuses planes ou cylindriques conventionnelles, les meuleuses d'outils CNC utilisent une interpolation simultanée sur 5 ou 6 axes pour suivre la géométrie complexe des cannelures hélicoïdales des outils de coupe rotatifs. La meule, généralement une meule superabrasive en CBN (nitrure de bore cubique) ou en diamant, enlève la matière avec une extrême précision, laissant un bord de coupe tranchant et précis qui respecte ou dépasse les spécifications d'origine de l'outil.

Dans un environnement de fabrication, les affûteuses d'outils CNC remplissent deux rôles distincts. Premièrement, ils produisent des outils personnalisés à partir d'ébauches en carbure brut ou en acier rapide, permettant aux ateliers de créer des géométries exclusives non disponibles dans les catalogues d'outillage standard. Deuxièmement, ils réaffûtent les outils usés selon les spécifications, réduisant ainsi considérablement les coûts d'outillage : une fraise en carbure usée qui coûte entre 80 et 200 $ neuve peut généralement être réaffûtée quatre à six fois pour une fraction du prix d'origine, à condition que le diamètre du noyau reste dans les limites de tolérance.

Meuleuses d'outils CNC à cinq axes ou à six axes

Le nombre d'axes contrôlés détermine les géométries d'outils qu'une meuleuse peut produire. Une machine à 5 axes peut gérer la grande majorité des outils courants, notamment les forets, les fraises en bout et les outils étagés. Une machine à 6 axes ajoute un axe rotatif supplémentaire qui permet le contourage simultané de la roue et de l'outil, permettant la production de profils plus complexes tels que des outils à forme allégée, des fraises à engrenages et des fraises à fileter avec des angles d'attaque non standard. L'axe supplémentaire réduit également le nombre de réglages requis pour les géométries complexes, le temps de cycle de coupe et améliore la précision en éliminant l'erreur d'empilement introduite par le re-serrage.

Paramètres de configuration critiques pour des résultats de meulage cohérents

L'obtention de résultats reproductibles sur une affûteuse d'outils CNC dépend de la configuration correcte de plusieurs paramètres interdépendants :

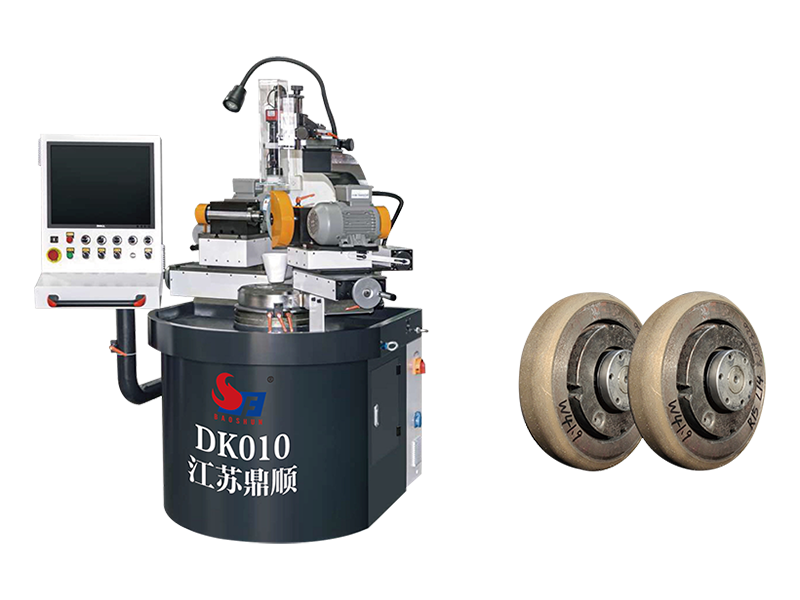

• Fréquence de dressage des roues : Une meule usée ou chargée génère de la chaleur au lieu de couper proprement, provoquant des dommages thermiques au tranchant. Habillez la meule toutes les 10 à 20 affûtages d'outils ou chaque fois que l'état de surface se dégrade.
• Livraison du liquide de refroidissement : Des buses de refroidissement à travers la broche ou dirigées doivent inonder la zone de contact de meulage. Un liquide de refroidissement inadéquat provoque des microfissures dans les substrats en carbure, réduisant ainsi la durée de vie de l'outil même lorsque la géométrie des bords semble correcte.
• Extrémité de la tête de travail : Un faux-rond de la pince dépassant 0,002 mm produira une rectification asymétrique qui entraînera une coupe plus agressive d'une flûte que les autres, réduisant ainsi la durée de vie de l'outil et la qualité de l'état de surface de la pièce usinée.
• Profondeur de meulage par passe : Le carbure nécessite des passages légers (0,005 à 0,02 mm) avec une vitesse de roue élevée, tandis que le HSS tolère un enlèvement de matière plus important mais est plus susceptible de brûler si le flux de liquide de refroidissement est interrompu.
• Rémunération logicielle : Le logiciel moderne de rectifieuse d'outils CNC comprend des algorithmes de compensation de l'usure des meules qui ajustent automatiquement la trajectoire programmée à mesure que le diamètre de la meule diminue, maintenant ainsi la précision dimensionnelle sans mises à jour manuelles du décalage.

Intégration de ces trois machines dans un workflow de fabrication complet

Bien que chaque machine fonctionne indépendamment, les encocheuses CNC, les fraiseuses de plaques à motifs et les rectifieuses d'outils CNC sont naturellement complémentaires dans une installation de fabrication ou d'outillage bien équipée. L'encocheuse à rouleaux dépend de scies cloches et de fraises en bout tranchantes et correctement géométriques pour produire des encoches propres sans ébavurer ni déchirer la paroi du tube, ce qui est précisément ce que maintient la rectifieuse d'outils CNC. La fraiseuse à plaques-modèles, quant à elle, nécessite des fraises à profil et des fraises à forme affûtées avec précision pour produire des reproductions fidèles du modèle ; une fraise mal affûtée introduit des erreurs de profil qui se propagent à chaque pièce pour laquelle le gabarit est utilisé.

Du point de vue de la planification des processus, la mise en place d'une capacité interne d'affûtage d'outils CNC élimine les délais et les coûts liés à l'envoi des outils à un service de réaffûtage externe. Les ateliers qui utilisent les trois machines peuvent boucler une boucle de fabrication allégée : la meuleuse d'outils maintient les outils de coupe affûtés, la fraiseuse à plaques-modèles produit les montages et les gabarits nécessaires à une configuration cohérente des pièces, et l'encocheuse à rouleaux fabrique des composants structurels prêts à être soudés avec un minimum d'ajustement ou de meulage. Cette intégration réduit à la fois le coût par pièce et la durée de cycle globale, ce qui la rend particulièrement utile dans les environnements de fabrication sous contrat où les marges sont serrées et les délais de livraison sont exigeants.

Meilleures pratiques de maintenance pour les trois types de machines

Les programmes de maintenance préventive sont souvent partagés entre ces catégories de machines, car elles sont confrontées à des contraintes opérationnelles similaires : vitesses de broche élevées, copeaux abrasifs et exposition au liquide de refroidissement. Les tâches de maintenance clés qui s'appliquent largement comprennent :

• Vérifier et faire l'appoint de lubrification des roulements de broche mensuellement ; les broches à grande vitesse peuvent nécessiter des contrôles quotidiens du brouillard d'huile
• Nettoyer les réservoirs de liquide de refroidissement et remplacer le liquide toutes les 4 à 6 semaines pour éviter la croissance bactérienne, qui dégrade à la fois les performances du liquide et les surfaces de la machine.
• Vérification trimestrielle du jeu des axes et de la précharge des vis à billes à l'aide d'un indicateur de test à cadran et d'une cale étalon certifiée
• Inspecter et resserrer toutes les connexions électriques dans l'armoire de commande chaque année, car les vibrations desserrent progressivement les bornes et provoquent des défauts intermittents.
• Sauvegarde des programmes CNC et des paramètres de la machine sur un serveur externe après chaque ajout de nouveau programme pour éviter toute perte due à une panne de la carte de commande

La documentation des dossiers de maintenance par machine (et pas seulement par type de machine) permet aux équipes de maintenance d'identifier des modèles tels qu'une défaillance prématurée d'une broche spécifique en raison de surcharges causées par l'opérateur, ou une pompe de liquide de refroidissement qui s'use plus rapidement que prévu en raison de conduites sous-dimensionnées. Cette approche de l'entretien des machines basée sur les données prolonge la durée de vie et réduit les temps d'arrêt imprévus, qui constituent le coût caché le plus important dans les opérations d'usinage de précision.
